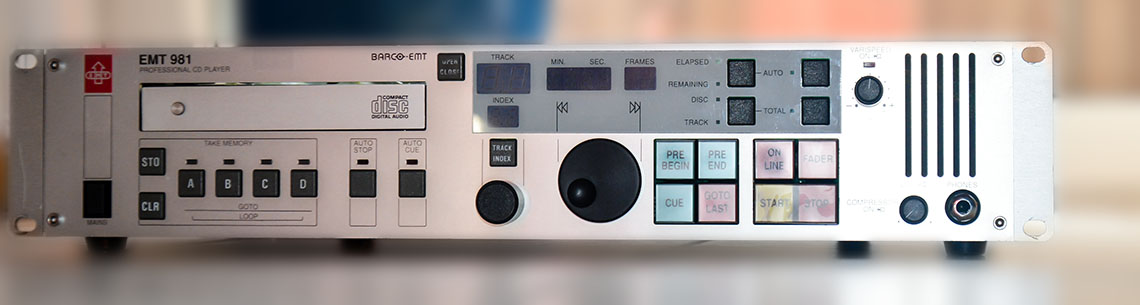

Der EMT 981 ist ein professioneller CD-Spieler aus dem Hause Barco-EMT. Auch an diesem Gerät lässt sich die räumliche Darstellung einzelner Instrumente bei CD Wiedergabe verbessern.

Wie schon in einem vorangegangenen Artikel dargestellt, besteht der Takt Generator im Digitalteil eines CD-Spielers im einfachsten Fall aus einem Inverter, der auch in einem komplexeren Baustein integriert sein kann.

Im EMT 981 wird dazu eine integrierte Schaltung der Type 74HC4060 verwendet. Die Oszillatorfrequenz beträgt 11.2896 MHz und somit das 256 fache der Sampling Frequenz von 44.1 kHz.

Mit dieser Kenntnis lässt sich leicht eine Clock anstelle dieser Schaltung einbauen. Als Generator wurde eine hochkonstante Audio Clock mit der Frequenz 11.2896 MHz verwendet. Vor dem Einbau wurden die zwei Kondensatoren zu je 47 pF und der Quarz ausgelötet. Das Referenzsignal wurde am Pin 11 (RS Clock Input) über eine kurze Verbindung angelegt.

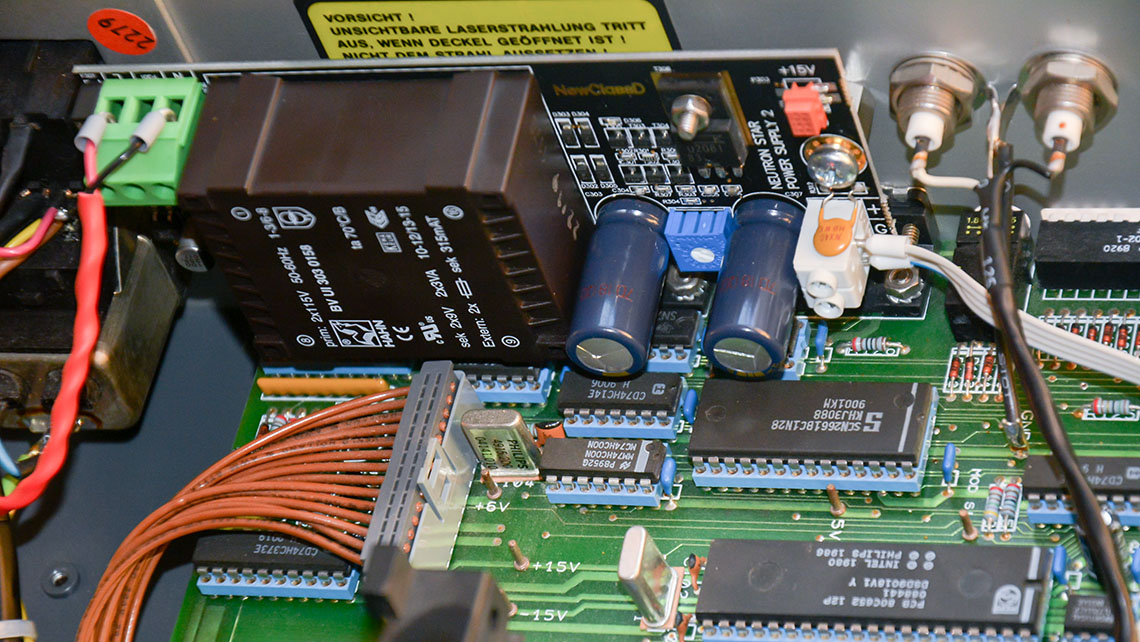

Stromversorgung und die Referenz Clock konnten im Gehäuse untergebracht werden. Die Kabelverbindung zum Einspeisungspunkt auf dem Main Board beträgt nur wenige Zentimeter.

Fazit

Auch mit diesem Umbau konnte die räumliche Platzierung der Instrumente im Klangbild wesentlich verbessert werden. Die Verbesserung war eindrucksvoll, obwohl der EMT 981 mit seinem Philips CDM1 Laufwerk zu diesen Geräten gezählt werden kann, wie sie in Rundfunkanstalten zum Einsatz kamen.

Während der Testphase der umgebauten Geräte wurden keine Veränderungen im Setup (Komponenten, Kabel, etc.) vorgenommen. Es wurden jeweils dieselben CD's als Testobjekte herangezogen.

NOMAD, Ferenc Snétberger

Tschaikowsky Klavierkonzert No 1, Deutsche Grammophon

The Chopin Album, Sol Gabetta & Bertrand Chamayou

CD-Player: EMT 981, EMT

D/A Wandler: SFD-2 D/A processor Mk.II, Sonic Frontiers

Vorstufe: Solid State, Paltauf

Endstufe: Baldur 70, Audio Valve

Lautsprecher: Koax, Paltauf

Der Hersteller gibt für Jitter und Frequenzabweichung eine sehr enge Spezifikation an. Es ist somit anzunehmen, dass diese Spezifikationen einen wesentlichen Einfluss auf die Wiedergabe haben.
