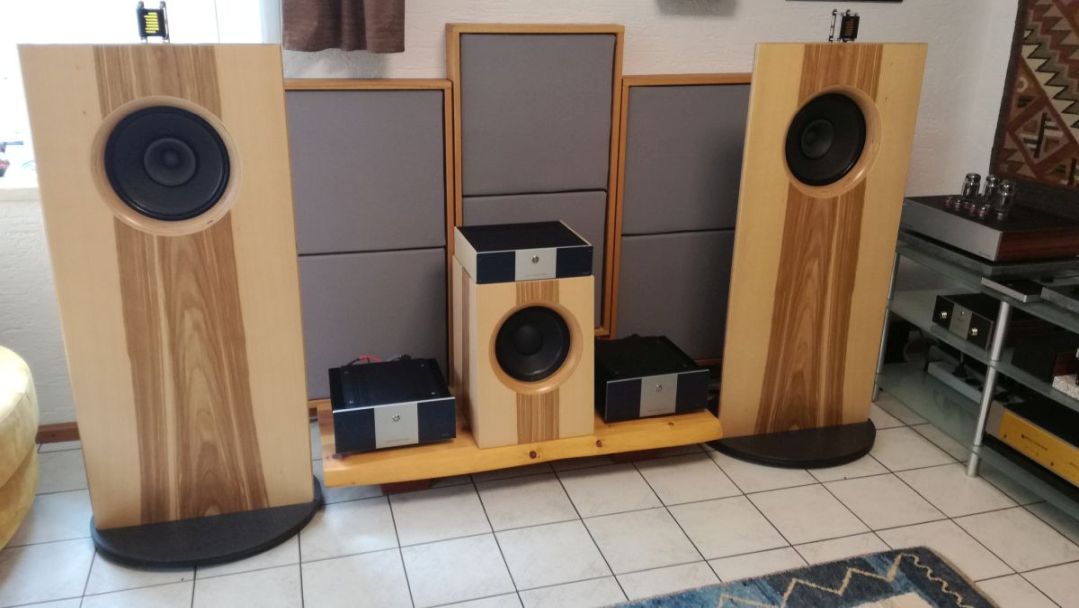

Zwei Bretter und passende Lautsprecher Chassis. Ein Dipol Lautsprecher Projekt mit aktivem Sub-Woofer.

Über den Dipol Lautsprecher gibt es sehr unterschiedliche Meinungen und Einschätzungen. Nach Fertigstellung des Projektes und mehreren Hörproben mit unterschiedlichen Zuhörern war ich mir nicht mehr sicher, warum es zu solch geteilten Meinungen kommen kann. Beurteilungskriterien waren die räumliche Darstellung, die Hörbarkeit einzelner Instrumente und die Dynamik. Sämtliche Änderungen am Wiedergabesystem, wie Verkabelung, Verstärker und verbaute Lautsprecher-Chassis wurden nach den angeführten Kriterien beurteilt. Mit dem Einsatz von Hybrid Mono Verstärkern, Dipol-Lautsprechern und einem Sub-Woofer wurden die Beurteilungskriterien bei Hörproben insgesamt höher bewertet.

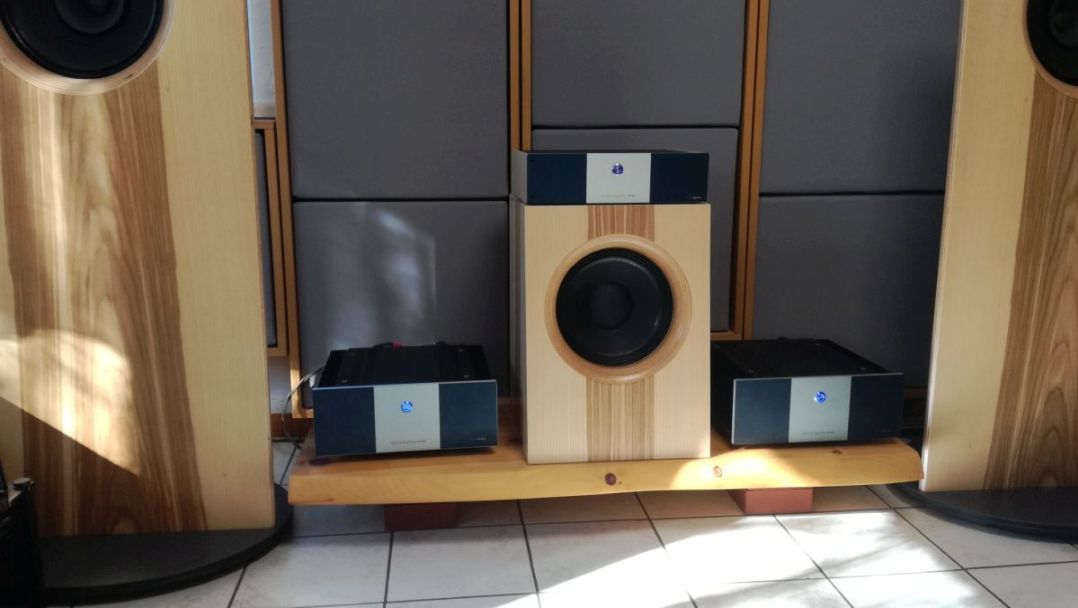

Die Mono Verstärker wurden bereits in einem anderen Artikel beschrieben. Der Sub-Woofer besteht aus einem geschlossenen 24 Liter Gehäuse mit einem 10 Zoll Beyma Chassis. Bei der Auswahl des Chassis muss die Anforderung an Xmax berücksichtigt werden. Der Filterverstärker umfasst grundlegende Filterschaltungen. Zur Anpassung der Thiele-Small Parameter der Chassis an die erforderlichen Gegebenheiten wurden Biquadratische Filter eingesetzt. Das war sowohl für das Beyma Chassis auf der Schallwand als auch für den Subwoofer erforderlich.

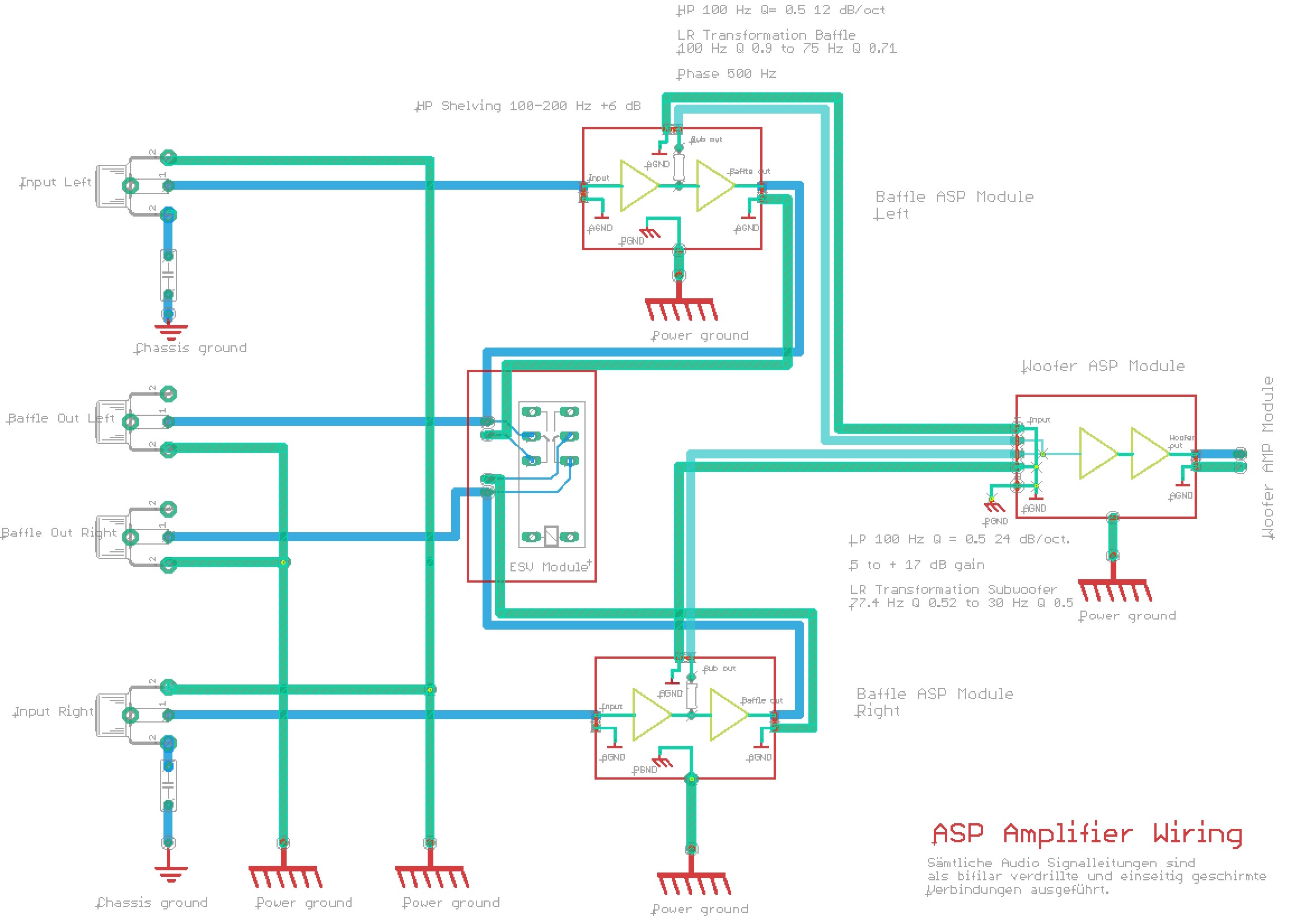

Im Verdrahtungsplan sind alle Module mit den berechneten Parametern ersichtlich. Der Sub-Woofer wird mit einem UcD180HG Modul der Firma HypexElectronics und einem Schaltnetzteil der Type SMPS400A180 betrieben.

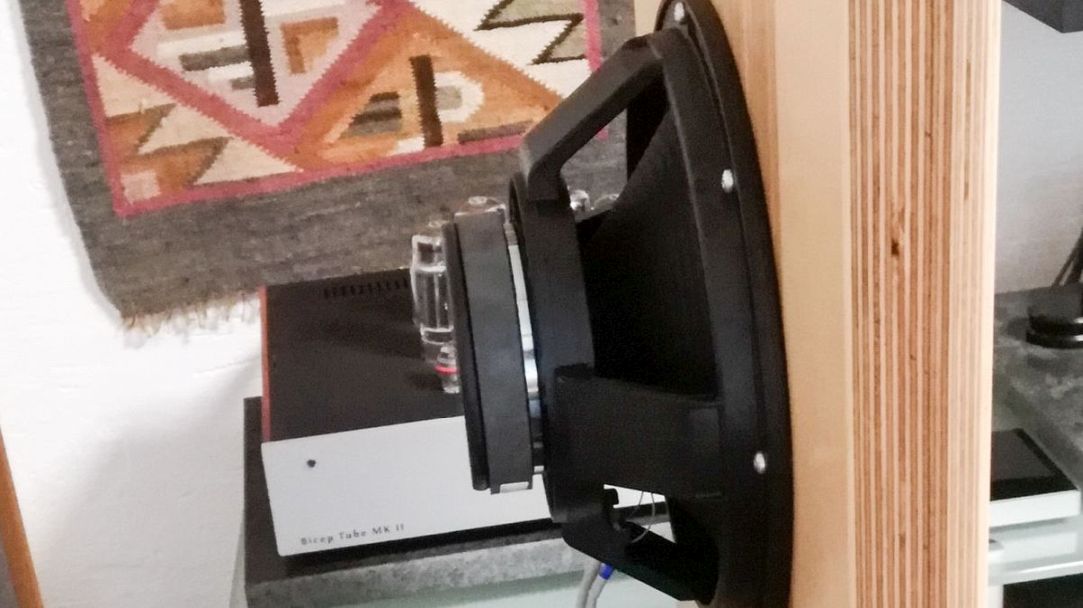

Als Hochtöner wird ein AMT Dipol von Mundorf eingesetzt. Der Hochtöner wird über eine Aufhängung erschütterungsfrei an der Schallwand befestigt. Zur Ausführung der Schallwand und des Lautsprechergehäuses wurden 40 mm dicke Multiplex Platten verwendet.
